苛酷な条件下でも優れた耐久性を示すモーターサイクルチェーン、耐摩耗性に優れたシールチェーンなど、各種二輪用チェーンを国内および海外向に製造、販売およびOEM供給しています。
カム（駆動用）
バイクエンジン用カムチェーン。
シルバー、ゴールドも対応します。
| チェーンNo. | ピッチ (mm) |
ブッシュ内幅 (mm) |
ブッシュ外径 (mm) |
ピン径 (mm) |
プレート板厚(mm) 外プレート
内プレート |
平均破断 荷重(kN) |
概略重量 (Kgs/100Links) |
|---|---|---|---|---|---|---|---|
| ES25 | 6.35 | 3.18 | 3.30 | 2.31 | 0.75 0.75 |
4.50 | 0.08 |
| ES25-2 | 6.35 | 3.18 | 3.30 | 2.31 | 0.75 0.75 |
9.01 | 0.16 |
| ES25H | 6.35 | 3.18 | 3.30 | 2.31 | 1.00 1.00 |
5.88 | 0.10 |
| ES25T-2 | 6.35 | 3.18 | 3.30 | 2.31 | 0.75 0.75 |
9.01 | 0.16 |
スタンダードチェーン
バイク用ドライブチェーン。経済性を求められる方におすすめの最もポピュラーなチェーンです。
シルバーゴールドも対応します。
| チェーンNo. | ピッチ (mm) |
ブッシュ内幅 (mm) |
ブッシュ外径 (mm) |
ピン径 (mm) |
プレート板厚(mm) 外プレート
内プレート |
平均破断 荷重(kN) |
概略重量 (Kgs/100Links) |
|---|---|---|---|---|---|---|---|
| ES420 | 12.70 | 6.35 | 7.77 | 3.97 | 1.5 1.5 |
18.62 | 0.75 |
| ES428 | 12.70 | 7.94 | 8.50 | 4.45 | 1.5 1.5 |
18.62 | 0.95 |
| ES520 | 15.875 | 6.35 | 10.16 | 5.09 | 2.0 2.0 |
31.36 | 1.51 |
| ES525 | 15.875 | 7.94 | 10.16 | 5.09 | 2.0 2.0 |
31.36 | 1.57 |
| ES50 | 15.875 | 9.53 | 10.16 | 5.09 | 2.0 2.0 |
31.36 | 1.65 |
| ES630 | 19.05 | 9.53 | 11.91 | 5.96 | 2.4 2.4 |
44.10 | 2.65 |
強化チェーン
バイク用ドライブチェーンの強化型。性能と経済性の両方を要求される方に最適です。
シルバーゴールドも対応します。
| チェーンNo. | ピッチ (mm) |
ブッシュ内幅 (mm) |
ブッシュ外径 (mm) |
ピン径 (mm) |
プレート板厚(mm) 外プレート
内プレート |
平均破断 荷重(kN) |
概略重量 (Kgs/100Links) |
|---|---|---|---|---|---|---|---|
| ES415S | 12.70 | 4.76 | 7.77 | 3.97 | 1.5 1.5 |
19.11 | 0.67 |
| ES428H | 12.70 | 7.94 | 8.50 | 4.45 | 2.0 2.0 |
23.52 | 1.03 |
| ES520H | 15.875 | 6.35 | 10.16 | 5.09 | 2.4 2.4 |
31.36 | 1.67 |
| ES525H | 15.875 | 7.94 | 10.16 | 5.09 | 2.4 2.4 |
31.36 | 1.76 |
| ES50H | 15.875 | 9.53 | 10.16 | 5.09 | 2.4 2.4 |
31.36 | 2.06 |
| ES530HT | 15.875 | 9.53 | 10.16 | 5.09 | 2.4 2.4 |
36.75 | 2.13 |
| ES630HT | 19.05 | 9.53 | 11.91 | 5.96 | 2.4 3.2 |
50.96 | 3.85 |
ハイパフォーマンスドライブチェーン
バイク用ドライブチェーンの強化型で、さらに屈曲不良を防止しています。
| チェーンNo. | ピッチ (mm) |
ブッシュ内幅 (mm) |
ブッシュ外径 (mm) |
ピン径 (mm) |
プレート板厚(mm) 外プレート
内プレート |
平均破断 荷重(kN) |
概略重量 (Kgs/100Links) |
|---|---|---|---|---|---|---|---|
| ES420HMX | 12.70 | 6.35 | 7.77 | 3.97 | 2.0 2.0 |
19.60 | 0.89 |
| ES520Z | 15.875 | 6.30 | 10.16 | 5.24 | 2.0 2.0 |
31.36 | 1.51 |
| ES520ZHC | 15.875 | 6.30 | 10.16 | 5.24 | 2.40 2.40 |
33.32 | 1.68 |

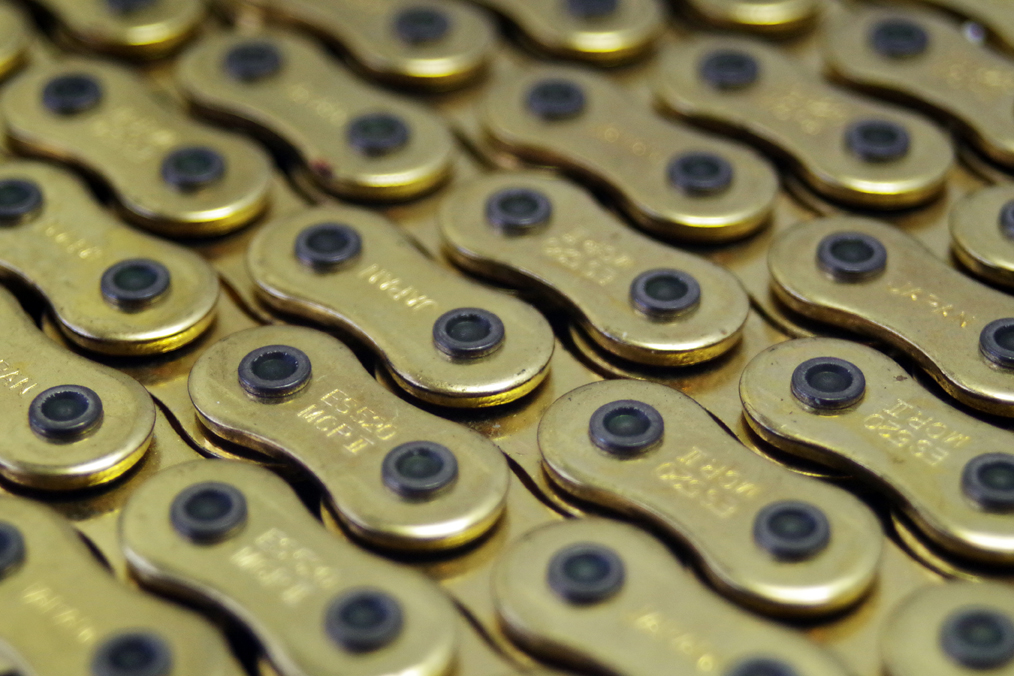

モトクロス レーシングチェーン
モトクロス専用チェーンで、屈曲不良を防止し、耐摩耗性を上げています。
| チェーンNo. | ピッチ (mm) |
ブッシュ内幅 (mm) |
ブッシュ外径 (mm) |
ピン径 (mm) |
プレート板厚(mm) 外プレート
内プレート |
平均破断 荷重(kN) |
概略重量 (Kgs/100Links) |
|---|---|---|---|---|---|---|---|
| ES520MCRⅡ | 15.875 | 6.35 | 10.16 | 5.24 | 2.0 2.0 |
35.00 | 0.94 |
Oリングチェーン
Oリングで潤滑油を密閉し、耐久性を追求しました。
シルバー、ゴールドも対応します。
| チェーンNo. | ピッチ (mm) |
ブッシュ内幅 (mm) |
ブッシュ外径 (mm) |
ピン径 (mm) |
プレート板厚(mm) 外プレート
内プレート |
平均破断 荷重(kN) |
概略重量 (Kgs/100Links) |
|---|---|---|---|---|---|---|---|
| ES428SDR | 12.70 | 7.94 | 8.50 | 4.45 | 1.5 1.5 |
17.65 | 0.91 |
| ES520SDC | 15.875 | 6.35 | 10.16 | 5.24 | 2.0 2.0 |
30.89 | 1.59 |
| ES520HSDC | 15.875 | 6.35 | 10.16 | 5.24 | 2.2 2.2 |
32.85 | 1.87 |
| ES525SDC | 15.875 | 7.94 | 10.16 | 5.24 | 2.2 2.2 |
32.85 | 1.87 |
| ES530SDC | 15.875 | 9.53 | 10.16 | 5.24 | 2.2 2.2 |
32.85 | 1.87 |
| ES530HSDC | 15.875 | 9.53 | 10.16 | 5.34 | 2.4 2.6 |
45.11 | 2.29 |
| ES532HSDC | 15.875 | 9.53 | 11.11 | 5.34 | 2.4 2.6 |
45.11 | 2.29 |
| ES630SDC | 19.05 | 9.53 | 11.91 | 5.96 | 2.4 2.4 |
44.13 | 2.74 |
| ES632SDC | 19.05 | 9.53 | 12.70 | 5.96 | 2.4 2.4 |
44.13 | 2.84 |
Xリングチェーン
XリングでOリングより摩耗寿命約1.5倍に摩耗性を向上させ、フリクションロスも約1/2に低減しています。
| チェーンNo. | ピッチ (mm) |
ブッシュ内幅 (mm) |
ブッシュ外径 (mm) |
ピン径 (mm) |
プレート板厚(mm) 外プレート
内プレート |
平均破断 荷重(kN) |
概略重量 (Kgs/100Links) |
|---|---|---|---|---|---|---|---|
| ES520XC | 15.875 | 6.35 | 10.16 | 5.24 | 2.0 2.0 |
30.89 | 1.59 |
| ES520HXC | 15.875 | 6.35 | 10.16 | 5.24 | 2.2 2.2 |
32.85 | 1.87 |
| ES525XC | 15.875 | 7.94 | 10.16 | 5.24 | 2.2 2.2 |
32.85 | 1.87 |
| ES530XC | 15.875 | 9.53 | 10.16 | 5.24 | 2.2 2.2 |
32.85 | 1.87 |
| ES530HXC | 15.875 | 9.53 | 10.16 | 5.34 | 2.4 2.6 |
45.11 | 2.29 |
