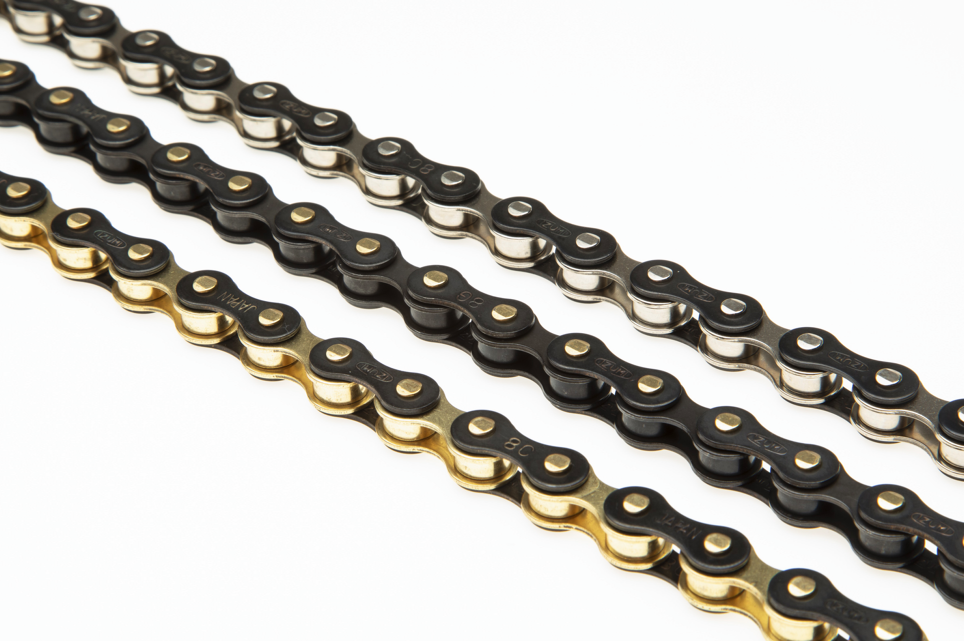

ローラチェーンが破断・摩耗する3つの原因と対策
部品別の特殊鋼材選定【技術解説】【連載1】
1. ローラチェーンは「鉄の集合体」ではない
私たちが作るローラチェーンは、自転車や産業機械の「命綱」として、常に過酷な環境に晒されています。高速で廻り、高い負荷を受け止め、時に衝撃にも耐えなければなりません。
一見すると、チェーンはただの「鉄部品」の組み合わせにすぎません。しかし、もしそれが普通の鉄でできていたら、あっという間に摩耗し、破断してしまうでしょう。
チェーンは、「耐摩耗性」「靭性（ねばり）」「強度」という、相反する要素を高いレベルで満たした特殊鋼の結晶なのです。
2. ローラチェーンの寿命を縮める3つの原因（摩耗・疲労・衝撃）
私たちが素材を選定する際、特に意識するのはチェーンの寿命を縮める以下の３つの要因との闘いです。
| 要因 | 発生メカニズム | チェーン部品への要求特性 |
| 摩耗 | 部品同士の摩擦や異物との接触による表面の削れ。 | 高い表面硬度と耐摩耗性 |
| 疲労破壊 | 繰り返し負荷による金属組織の微細な損傷の蓄積。 | 高い引張強度と靭性（ねばり強さ） |
| 衝撃荷重 | 起動時や路面からの突発的な大きな負荷。 | 高い靭性（衝撃を吸収し、割れを防ぐ） |
これらを全て満たす素材は、非常に限られます。
3. ローラチェーンにおける部品別の鋼材選定と要求特性

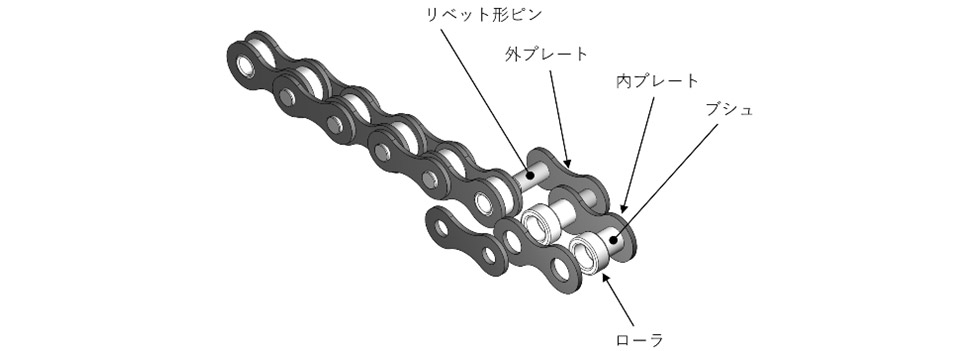

ローラチェーンは主に4つの主要部品（プレート、ピン、ブシュ、ローラ）で構成されています。
チェーンは全ての部品に同じ素材を使っているわけではありません。部品ごとに求められる役割が異なるため、最適な性能を引き出すために鋼材を使い分けています。
A. プレート：疲労強度と引張強度を担う合金鋼
-
- 求められる役割: チェーン全体の引張強度と疲労強度を担う、重要な骨格。
- 私たちが選ぶ素材: 高い強度と靭性を持つ合金鋼。高い繰り返し負荷に耐えるため、金属のねばり強さを重視します。
B. ピン：耐摩耗性とせん断強度を両立する浸炭鋼
チェーンのピンは、プレートの穴とブシュの内側で常にしゅう動（摺動・しゅうどう）し（滑り動き）、摩耗とフリクションロス（摩擦によるエネルギー損失）に直面します。それだけでなく、チェーンにかかる力によって、ピン自体に大きな曲げ応力やせん断応力がかかります。
そのため、ピンの素材には以下のすべての特性が求められます。
-
- 高い表面硬度： 摩耗とフリクションロスを最小限に抑えるため。
- 高い曲げ強度・せん断強度： チェーンの破断を防ぐため。
- 高い靭性（ねばり）： 衝撃荷重による急な破断を防ぐため。
これらの要求を満たすため、私たちは主に浸炭鋼を使用し、表面は極めて硬く、芯部はねばりのある特殊な組織に仕上げます。ピンの耐久性は、チェーン全体の寿命を決定づける重要な要素です。
C. ブシュ・ローラ：摩擦を防ぐ高炭素鋼と真円度の追求
ピンと組み合わされるブシュとローラも、常に摩擦を受け続けます。
-
- 求められる役割: ピンやスプロケットとの接触による摩耗を防ぎ、円滑な駆動を保つこと。
- 私たちが選ぶ素材: ピン同様に浸炭鋼や特殊な熱処理を施した高炭素鋼などを採用し、高い表面硬度と真円度（精密な丸み）を追求します。
