ローラチェーンの「初期伸び」を防ぐプレストレッチ工程と組立精度

2026/07/10 ローラチェーンの「初期伸び」を防ぐプレストレッチ工程と組立精度

1. 最高の部品も「組立」で台無しになる

これまでの連載で、私たちはプレート、ピン、ブシュ、ローラといった個々の部品が、いかに最高の素材と熱処理、そして表面処理によって作り上げられているかをご紹介してきました。

しかし、これらの部品が完璧であっても、組立精度が少しでも狂えば、製品としてのチェーンの寿命は大きく低下してしまいます。

チェーンの性能は、最後の「組立・検査工程」で、部品一つ一つが持つポテンシャルを最大限に引き出せるかどうかにかかっています。この工程は、全ての技術を集約させる最後の砦です。

組立工程でも、高度な技術が要求されます。

🔹 自動・半自動化による高い再現性

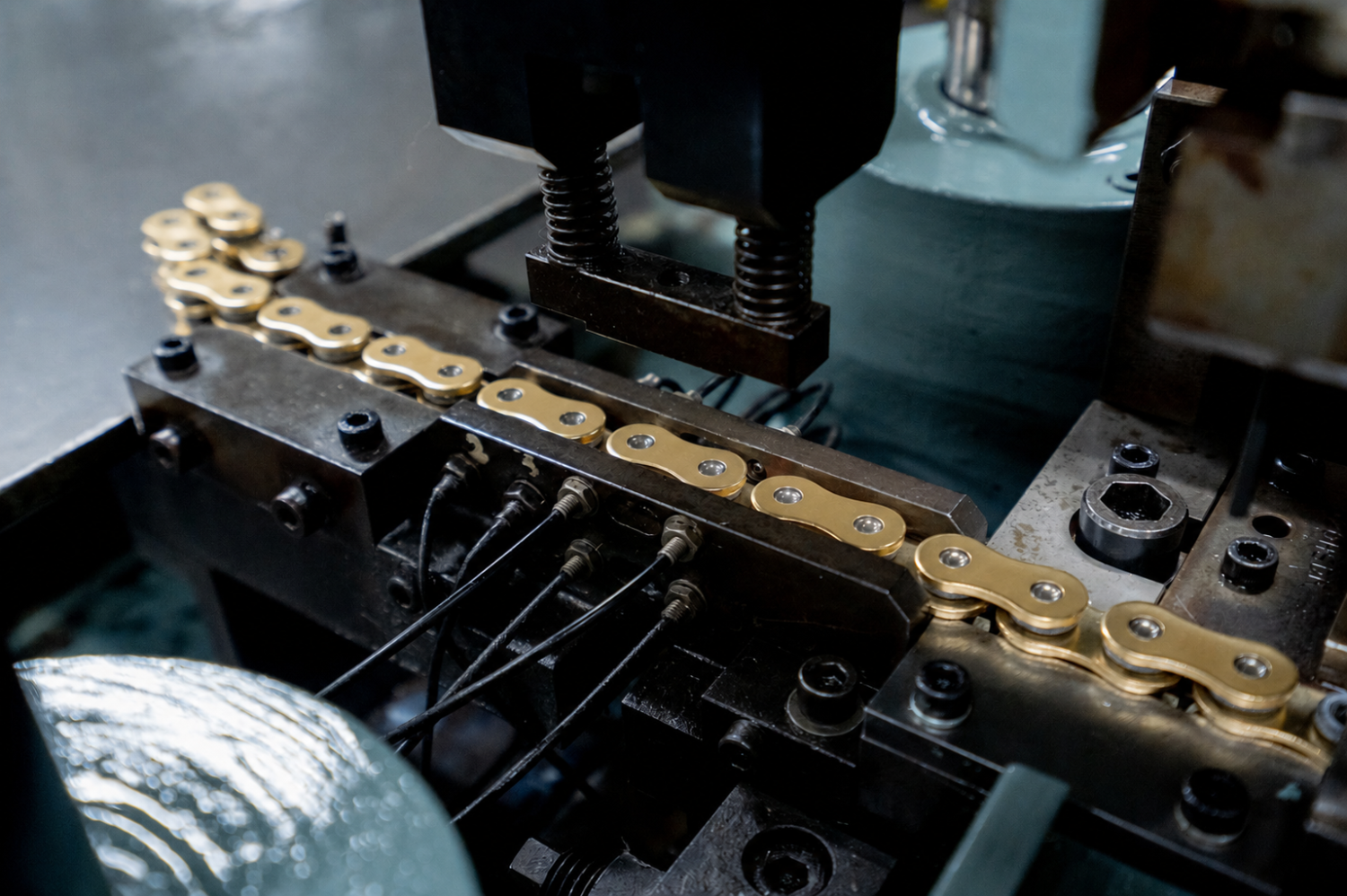

プレートとピンを結合する「組付け」、「かしめ（リベッティング）」工程は、高性能な専用機を用いて行われます。これは、作業者によるバラつきを排除し、部品ごとの均質な締結力を確保するためです。

お客様がチェーンを使い始めた直後、「すぐにチェーンが伸びてしまった」と感じることがあります。この現象は「初期伸び」と呼ばれ、お客様が使用する際に初期メンテナンスとして重要な項目となっています。

初期伸びの主な原因は、組み立てたばかりのチェーン内部の「遊び」にあります。

遊びとは？: ピンとブシュ、ブシュとローラといった部品同士のわずかな隙間（クリアランス）や、部品表面の「なじみ」があり、負荷がかかることで徐々に詰められ、その結果、チェーン全体の長さが一時的に長くなる現象です。
当社では表面粗さや部品精度でピン/ブッシュの接触面を整え、初期の伸びを抑えています。

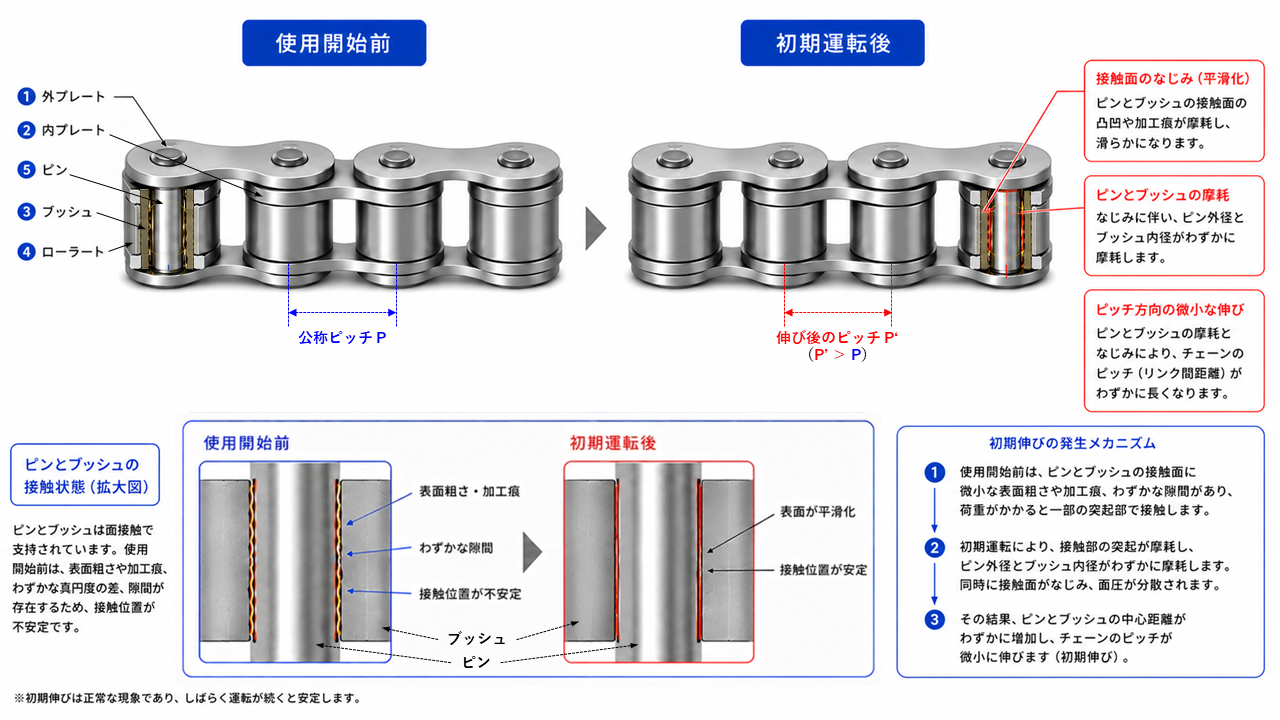

※下図はイメージ図

🔹 「初期伸び」を除去し寿命を延ばすプレストレッチ（予張力負荷）とは

当社では、お客様の手元に届く前に、この「初期伸び」を意図的に除去する工程を行います。それがプレストレッチ（予張力負荷）です。

工程: 組立後のチェーンに、規定された張力（負荷）をかけます。
効果: この張力によって、部品間の全ての遊びが一定量解消され、チェーンが本来持つべき長さに整えられます。また実使用範囲で破断しないかの確認もしています。

この工程を適切に行わないと、お客様の設備でチェーンが稼働し始めた瞬間に大きな初期伸びが発生し、頻繁な調整が必要となり、実質的な寿命が短くなってしまうのです。プレストレッチは、最適な負荷時間と張力管理により、高い精度を誇ります。

プレストレッチ工程を終えたチェーンは、最終的な品質基準を満たしているか、厳格な検査を受けます。

A. 精度と真の長さを保証する検査

最終的に、チェーンが正しく機能するための以下の項目により確認します。

長さ検査： チェーンが規格通りのピッチ（リンク間の距離）の集合体であるか、全長にわたって狂いがないかを確認します。プレストレッチ後の正確な長さが、そのままチェーンの設置・調整の容易さに直結します。
外観・組立状態検査：寸法確認はもちろん、プレートの歪み、ピンのかしめ状態、部品の組み間違いや傷がないかなどの外観確認。捻じれやうねり測定、ローラの回転確認、リンク部の屈曲確認など様々な検査を行います。

B. 強度試験

チェーンの強度を保証するため、以下の試験を実施します。

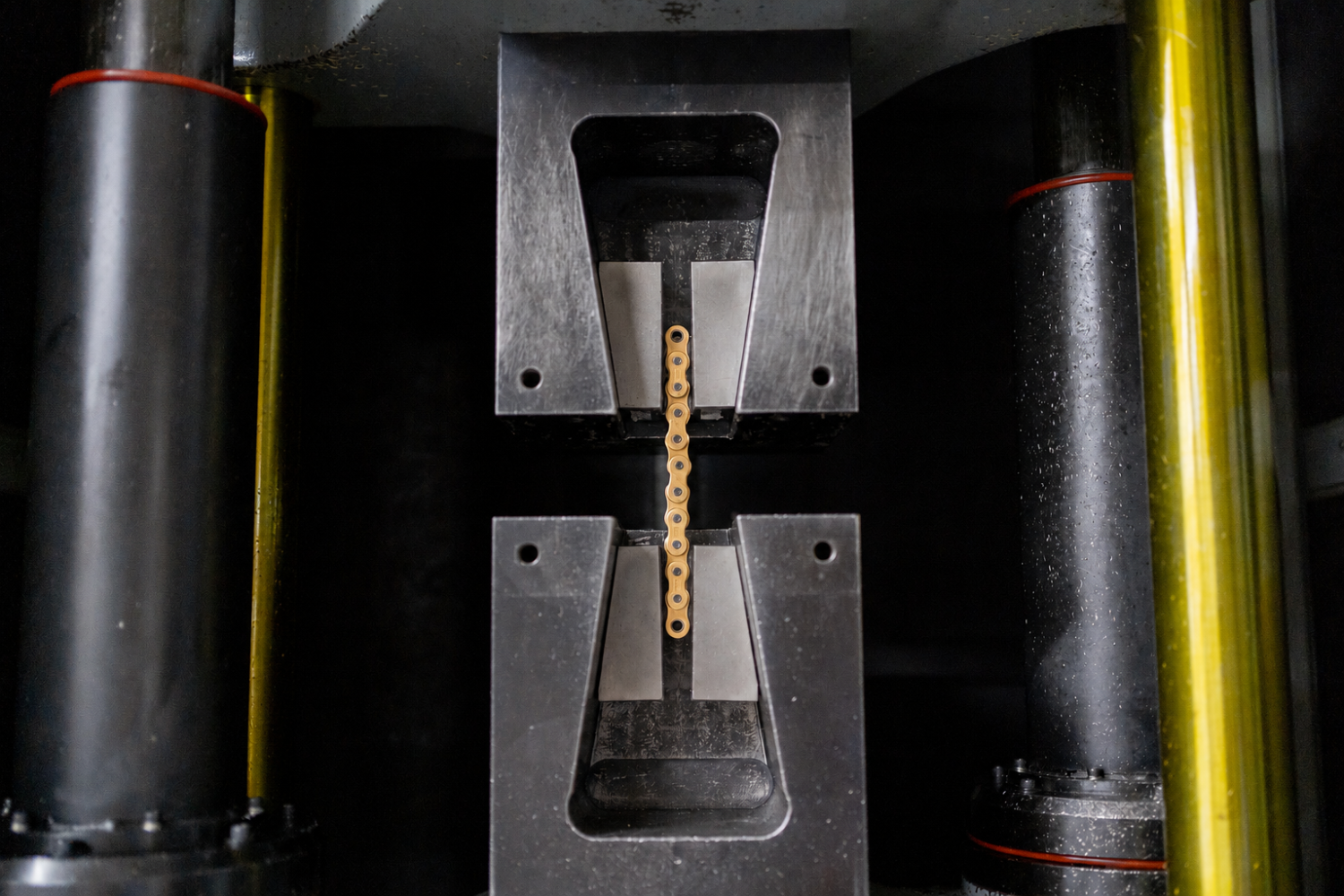

最小引張強度試験： チェーンのサンプルを専用の試験機にかけ、最終的にチェーンが破断するまで荷重をかけ続け、破断に至るまでの途中の荷重が、規格で定められた最小引張荷重（保証荷重）以上であることを確認します。（※下写真）

このように、私たちの品質保証は、高い強度を持つ素材の選定、安定した熱処理技術、そして厳密なプレストレッチ工程や検査体制によって支えられています。これにより、お客様に安心してご使用いただけるチェーンを提供しています。
